AutoLISP

SUBST 예제

(setq selent(entsel "\n 객체 선택 " ))

; 하나의 객체를 선택합니다

(setq entname (entget selent))

; 선택한 객체의 이름을 저장합니다

(setq entname (subst (cons 8 "2") (assoc 8 entname) entname ))

;  subst 대체데이터 구데이터 교체대상

; subst 함수로 선택했던 entname의 레이어를(뭔지모르지만) "2" 레이어로 교체하여

; 새로운 객체를 생성하고 그 이름은 entname 덮어쓰기 저장합니다

; 교체대상은 엔티티이름이어야 합니다

(entmod entname)

; 내부 정보가 수정된 엔티티이름의 객체를 갱신표현 합니다

SUBST 는 객체의 내부 정보를 교체하여 수정하는 매우 강력한 함수입니다

CADBOX  AUTOBOX 는 오토캐드에 강력한 기능들을 추가합니다

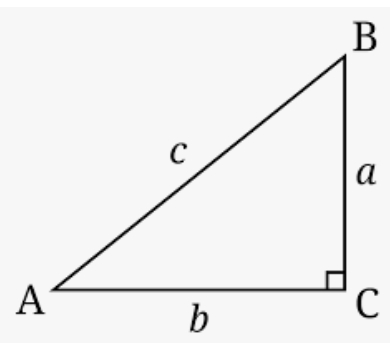

삼각함수로 라디안각도를 구하거나 라디안 각도로 삼각형의 길이를 구합니다

(sin ang) ; 삼각함수 사인 ang 라디안각

(cos ang) ; 삼각함수 코사인 ang 라디안각

(atan aa bb) ; 역탄젠트 라디안각 응답, 탄젠트 bb/aa 에 해당하는 라디안각도 응답

princ는 따옴표 없이 문자열을 표시합니다.

prin1은 따옴표로 묶인 문자열을 표시합니다.

print는 따옴표로 둘러싸인 문자열을 표시하지만 식 앞에 빈 줄을 배치하고 뒤에 공백을 배치합니다.

사용자가 다수 선택한 다양한 객체들중에 특정 객체의 종류의 객체들을 따로 추출하여 저장하는 예제문입니다

블록들만 추출

    (ssget) ; 사용자가 다양한 방법으로 다수 객체 선택 선택완료후 엔터입력으로 선택완료
    (setq ssblock (ssget "p" '((0 . "INSERT") )) )    ; insert 는 블록을 의미

원들만 추출

(ssget)

(setq sscir (ssget "p" '((0 . "CIRCLE"))) )

치수들만 추출

(ssget)

(setq ssdim (ssget "p" '((0 . "dimension"))) )

점들만 추출

(ssget)

(setq sspnt (ssget "p" '((0 . "point"))) )

문자들만 추출

(ssget)

(setq sstxt (ssget "p" '((0 . "text"))) )

치수리더들만 추출

(ssget)

(setq ssled (ssget "p" '((0 . "leader"))) )

공차들만 추출

(ssget)

(setq sstol (ssget "p" '((0 . "TOLERANCE"))) )

라인들만 추출

(ssget)

(setq ssline (ssget "p" '((0 . "LINE"))) )

sslength 는 선택된 다수의 객체 집합에서 그 객체의 수량을 응답하여 줍니다

(setq ss (ssget)) ; 객체 다수를 선택 ss에 저장

(setq ssno (sslength ss))     ; 선택한 ss 의 객체갯수를 ssno 저장

entdel 은 부여한 객체의 이름으로 삭제합니다

(entdel 객체이름)

객체이름 얻기는 entget 과 ssname 을 참조 바랍니다

예제는 erase 효과가 됩니다

(setq aaa (entsel)) ; 객체 하나 선택 aaa 저장
(setq ename (car aaa)) ; aaa의 리스트중 첫째인 객체이름을 ename 을 저장

(entdel ename) ; 객체 하나 삭제

repeat 은 다음의 정수만큼 그다음의 문장들을 반복 실행합니다

(repeat 반복수 실행문)

예제 <청색 문장들이 반복됨>

(setq ss (ssget)) ; 객체 다수를 선택

필터로 희망하는 객체의 종류를 필터하는 과정<예제에서는 생략>

(setq ssno (sslength ss))     ; 선택한 ss 의 객체갯수를 ssno 저장
(setq no 0) ; 반복진행의 원점수 설정
(repeat ssno ; 객체수 ssno 만큼 반복선언

        (setq entname (ssname ss no))  ; 객체중 no번째 객체 호출 0은 첫번째 객체

        entname 객체를 다루는 문장들

         여러분둘 목적에 맞게 작성

        (setq no (1+ no)) ; 객체 다음순번 지정, ssno 반복시 객체 전체를 다루는 결과

) ;; end repeat

객체의 수량만큼 반복하므로 선택한 모든 객체를 빠짐없이 다루는 결과를 얻습니다

사용자 임의 변수 ss  ssno  no  entname

다음 예제는 lineno 정의가 nil 이 될때까지 계속 반복 실행합니다

사전 정의변수 객체집합 line 점 p1 p2

     (setq no 0)
     (repeat lineno (setq linename (ssname line no))  (command "break" linename p1 p2)  (setq no (1+ no))  ) ;; end repeat

반복마다 객체이름이 1 씩 증가하는 청색문장 응답이 nil이아니면 계속 반복 합니다

서브리습의 괄호에 변수명을 넣고 추후 서브리습 호출시 실수값을 병기하면 그 값으로 연산한 값을 얻습니다



예제 서브리습은 1도를 라디안으로 환산합니다
사용자 임의 변수명 dorad ildo
(defun dorad (ildo) (* pi (/ ildo 180.00)))


다른 리습문에서 dorad 호출시 값을 병기하면 ildo 값으로 연산합니다

(dorad 15.0) ; 서브리습 dorad 를 호출하되 15.0 값을 ildo 로 하여 연산시킵니다
; 이 리습 진행은 15도를 라디안각도로 환산한 값을 응답합니다

다른리습에서 다른 각도의 연산값을 얻습니다
(dorad 45.0); 45도의 라디안값 얻기

반복되는 라디안 환산을 간편화 합니다

pause 는 command 문 내에서 사용자 입력을 요구하면서 대기하는 함수 입니다

command 진행은 잠시 멈추며 사용자가 값을 입력하거나 점을 클릭시 다음 command 를 수행 진행합니다

(COMMAND "text" pause "" "" "TEXT TEST" ^c)

; text 명령을 시작하고 사용자에게 text 작성지점 클릭을 요구하면서 대기합니다

; 사용자가 점을 클릭하면 그 다음을 진행합니다

;  "" 는 그냥엔터를 의미합니다  "" "" 는 글자크기= 전값 글자회전=종전값이 됩니다

각종 규격표의 호칭별 규격치수를 나열하고 사용자가 선택한 호칭의 규격을 활용 적용하는 예제 입니다

(setq scm(getdist)) ; 호칭규격을 사용자가 선택 입력토록 합니다

(cond
((= scm 3)  (setq size '( 3.0 0.5 1.5 0.3 1.5 0.6))) ; size 에 해당 호칭의 규격치수들을 나열
((= scm 4)  (setq size '( 4.0 0.7 2.0 0.3 2.0 0.8)))
((= scm 5)  (setq size '( 5.0 0.8 2.5 0.5 2.5 0.9)))

(t (exit)) ; 사용자 입력값이 규격범위를 벗어나면  exit 종료

) ;cond   사용자가 입력한 호칭에 따라 size 의 data 가 달라집니다
(setq d1 (nth 0 size) ph (nth 1 size) b (nth 2 size) e (nth 3 size) m (nth 4 size) k (nth 5 size)

; data 값들을 활용할 변수로 저장합니다

사용자 임의 변수들 scm size d1 ph b e m k

while 은 제시한 조건에 부합하는 동안 계속 실행하며 조건에 맞지 않으면 종료합니다

예제는 특정객체이후의 생성된 객체 모두를 ss 로 저장하는 목적의 리습문 입니다

더이상 추가된 객체가 없어 변수 enext 값이 nil 이되면 while 문을 종료합니다

(while enext (setq ss (ssadd enext ss) enext (entnext enext)) )

(command "-insert" blkname "none" pt) ; 블록 삽입 명령 진행 사용자 점지정까지

(while (= (getvar "cmdactive") 1)  ; 사용자가 점을 지정하는한 계속 실행

(command 1 1 pause "-insert" blkname pause) ; 점지정 이후의 scale 입력 및 블록 삽입 절차 진행

)

예제는 한점을 중심으로 직경값 입력을 멈출때까지 계속하여 동심원을 그리는 기능

(setq p1(getpoint "\n 중심점 클릭  "))

(while (/= cd nil)

 (setq cd(getdist "직경 입력 "))
 (if (null cd)(setq cd cd1) (setq cd1 cd))

 (setq r(/ cd 2))

(setvar "osmode" 0)

(command "circle" p1 r )

(setvar "osmode" osm)

 ) ; end while

(>  aaa bbb) ; 조건 bbb 보다 aaa 가 큰 경우

(<  aa bb) ; bb 보다 aa 가 작은 경우

(= ccc ddd) ; 조건 ccc 와 ddd 가 같은 경우

(<= eee fff) ; 조건 fff 가 eee 와 같거나 큰경우

(>= ee ff) ; ee 가 ff 보다 크거나 같은 경우

(= ggg nil) ; 조건 ggg 값이 nil (오류) 인 경우

(= hhh "") ; 사용자 입력 hhh 문자값이 그냥엔터로 값이 없는 경우

(/= cd nil) ; nil아니면 참 응답

menucmd 는 캐드메뉴를 호출하여 열어줍니다

예제는 CadBOX 의 이미지메뉴를 엽니다

리습 이전에 캐드 메뉴 작성 및 로드되어 있어야합니다

예제들은 CadBOX 용 메뉴가 로드되어 있는 경우 입니다

메뉴 작성문 내에는 각 메뉴의 고유 이름이 존재하여야 합니다

My Block 이미지 메뉴 호출

(menucmd "i=CadBOX_MyMenu.MyBlock")(menucmd "i=*")

My Lisp 이미지 메뉴 호출

(menucmd "i=CadBOX_MyMenu.MyLisp")(menucmd "i=*")

entget 는 객체정보를 응답하게 하여 필요한 정보를 추출합니다

(setq blocksel (entsel)  ; 객체선택

   ename (car blocksel)  ; 객체이름 저장

   dtblock (entget ename)  ; 객체이름의 객체 상세정보 저장

   blkname (cdr (assoc 2 dtblock)) ; 저장된 정보중에 필요 정보 확보

)

entget 으로 얻어진 상세정보는 필연적으로 assoc 로 상세정보를 추출합니다

assoc 로 상세정보를 추출하는 내용 참조바랍니다

tblsearch 는 도면내의 보조요소를 검색합니다

주로 if 문에서 존재 유무에 따른 실행문들을 작성합니다

(tblsearch "LTYPE" "center") ; center 라는 linetype 검색

(tblsearch "block" blockname) ; defun으로 정의된 blockname 이름의 block 검색

(tblsearch "layer" "1") ; 1 이란 이름의 layer 검색

블록을 검색하여  존재하면 삽입  비존재시 서브리습으로 새로작도

(if  (tblsearch "block" blkname) (command "-insert" blkname pt 1 1 0) (beam-lsub) )

도면테이블 검색결과 없음를 참으로   있음을 거짓으로 하는 if 문

(if (= (tblsearch "block" blkname) nil ) (beam-lsub) (command "-insert" blkname pt 1 1 0) )

CADBOX  AUTOBOX 는 오토캐드에 강력한 기능들을 추가합니다

nil 은 연산이나 오류시 nil 을 응답합니다

nil 은 pi 와 마찬가지로 고유함수 이므로 사용자 임의로  defun 으로 정의 할 수 없습니다

오류의 의미를 가지지만 이 nil 도 변수로 사용가능합니다

도면테이블검색하여 원하는 블록이 존재하지 않으면 서브리습으로 새로 작도하고 블록이 존재하면 insert 하는 기능 예제

(if (= (tblsearch "block" blkname) nil ) (beam-hsub) (command "-insert" blkname pt 1 1 0) )

이때 존재하지 않으면 조건에 nil 을 사용합니다
