AutoLISP

(setq zn (getint "\n 호칭 규격 정수 입력 ")) ; 사용자 호칭규격 정수 입력

 (cond
   ((= zn 10)  (setq size '(25.4 34.0 1.2))) ; 입력 10 인경우 size
   ((= zn 15)  (setq size '(38.1 49.0 1.2)))
   ((= zn 20)  (setq size '(50.8 61.0 1.5)))
   ((= zn 25)  (setq size '(63.5 84.0 2.0)))
   ((= zn 30)  (setq size '(76.3 89.0 2.0))) ; 입력 30 인경우 size
   (t (exit))

  ) ;cond;
(setq

dd (nth 0 size) ; size list 중 첫째

rr (nth 1 size)

tt (nth 2 size) ; size list 중 세번째

) ; setq

입력할 규격표를 명령창에 보여줍니다

그다음 사용자가 입력을 하면 캐드화면(그래픽창)으로 변경합니다

(명령창과 그래픽창의 전환은 캐드에서 F2 키입니다)

직경 입력 창 전환 리습 예제

  (prompt "\nSPEC 10 11 12 13 14 15 16 17 18 19 20 21 22 24 25 26 28 29 30") ; 규격표 보여주기
  (prompt "\nSPEC 32 34 35 36 38 40 42 45 48 50 52 55 56 58 60 62 63 65 68 70")
  (prompt "\nSPEC 72 75 78 80 82 85 88 90 95 100 105 110 115 120 125")
  (textscr)  ; 명령창 보이기
  (if (null dd11)(setq dd11 10))
   (setq dd1(getdist (strcat "\n Input Diameter of Shaft or Enter key =<" (rtos dd11 2 0) ">: "))) ; 직경 입력 받기
   (graphscr) ; 그래픽창 보이기

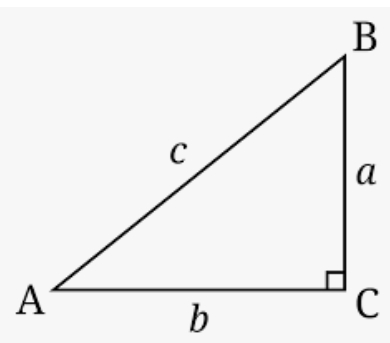

삼각함수로 라디안각도를 구하거나 라디안 각도로 삼각형의 길이를 구합니다

(sin ang) ; 삼각함수 사인 ang 라디안각

(cos ang) ; 삼각함수 코사인 ang 라디안각

(atan aa bb) ; 역탄젠트 라디안각 응답, 탄젠트 bb/aa 에 해당하는 라디안각도 응답

princ는 따옴표 없이 문자열을 표시합니다.

prin1은 따옴표로 묶인 문자열을 표시합니다.

print는 따옴표로 둘러싸인 문자열을 표시하지만 식 앞에 빈 줄을 배치하고 뒤에 공백을 배치합니다.

사용자가 다수 선택한 다양한 객체들중에 특정 객체의 종류의 객체들을 따로 추출하여 저장하는 예제문입니다

블록들만 추출

    (ssget) ; 사용자가 다양한 방법으로 다수 객체 선택 선택완료후 엔터입력으로 선택완료
    (setq ssblock (ssget "p" '((0 . "INSERT") )) )    ; insert 는 블록을 의미

원들만 추출

(ssget)

(setq sscir (ssget "p" '((0 . "CIRCLE"))) )

치수들만 추출

(ssget)

(setq ssdim (ssget "p" '((0 . "dimension"))) )

점들만 추출

(ssget)

(setq sspnt (ssget "p" '((0 . "point"))) )

문자들만 추출

(ssget)

(setq sstxt (ssget "p" '((0 . "text"))) )

치수리더들만 추출

(ssget)

(setq ssled (ssget "p" '((0 . "leader"))) )

공차들만 추출

(ssget)

(setq sstol (ssget "p" '((0 . "TOLERANCE"))) )

라인들만 추출

(ssget)

(setq ssline (ssget "p" '((0 . "LINE"))) )

sslength 는 선택된 다수의 객체 집합에서 그 객체의 수량을 응답하여 줍니다

(setq ss (ssget)) ; 객체 다수를 선택 ss에 저장

(setq ssno (sslength ss))     ; 선택한 ss 의 객체갯수를 ssno 저장

entdel 은 부여한 객체의 이름으로 삭제합니다

(entdel 객체이름)

객체이름 얻기는 entget 과 ssname 을 참조 바랍니다

예제는 erase 효과가 됩니다

(setq aaa (entsel)) ; 객체 하나 선택 aaa 저장
(setq ename (car aaa)) ; aaa의 리스트중 첫째인 객체이름을 ename 을 저장

(entdel ename) ; 객체 하나 삭제

repeat 은 다음의 정수만큼 그다음의 문장들을 반복 실행합니다

(repeat 반복수 실행문)

예제 <청색 문장들이 반복됨>

(setq ss (ssget)) ; 객체 다수를 선택

필터로 희망하는 객체의 종류를 필터하는 과정<예제에서는 생략>

(setq ssno (sslength ss))     ; 선택한 ss 의 객체갯수를 ssno 저장
(setq no 0) ; 반복진행의 원점수 설정
(repeat ssno ; 객체수 ssno 만큼 반복선언

        (setq entname (ssname ss no))  ; 객체중 no번째 객체 호출 0은 첫번째 객체

        entname 객체를 다루는 문장들

         여러분둘 목적에 맞게 작성

        (setq no (1+ no)) ; 객체 다음순번 지정, ssno 반복시 객체 전체를 다루는 결과

) ;; end repeat

객체의 수량만큼 반복하므로 선택한 모든 객체를 빠짐없이 다루는 결과를 얻습니다

사용자 임의 변수 ss  ssno  no  entname

다음 예제는 lineno 정의가 nil 이 될때까지 계속 반복 실행합니다

사전 정의변수 객체집합 line 점 p1 p2

     (setq no 0)
     (repeat lineno (setq linename (ssname line no))  (command "break" linename p1 p2)  (setq no (1+ no))  ) ;; end repeat

반복마다 객체이름이 1 씩 증가하는 청색문장 응답이 nil이아니면 계속 반복 합니다

서브리습의 괄호에 변수명을 넣고 추후 서브리습 호출시 실수값을 병기하면 그 값으로 연산한 값을 얻습니다



예제 서브리습은 1도를 라디안으로 환산합니다
사용자 임의 변수명 dorad ildo
(defun dorad (ildo) (* pi (/ ildo 180.00)))


다른 리습문에서 dorad 호출시 값을 병기하면 ildo 값으로 연산합니다

(dorad 15.0) ; 서브리습 dorad 를 호출하되 15.0 값을 ildo 로 하여 연산시킵니다
; 이 리습 진행은 15도를 라디안각도로 환산한 값을 응답합니다

다른리습에서 다른 각도의 연산값을 얻습니다
(dorad 45.0); 45도의 라디안값 얻기

반복되는 라디안 환산을 간편화 합니다

pause 는 command 문 내에서 사용자 입력을 요구하면서 대기하는 함수 입니다

command 진행은 잠시 멈추며 사용자가 값을 입력하거나 점을 클릭시 다음 command 를 수행 진행합니다

(COMMAND "text" pause "" "" "TEXT TEST" ^c)

; text 명령을 시작하고 사용자에게 text 작성지점 클릭을 요구하면서 대기합니다

; 사용자가 점을 클릭하면 그 다음을 진행합니다

;  "" 는 그냥엔터를 의미합니다  "" "" 는 글자크기= 전값 글자회전=종전값이 됩니다

linetype 을 load 하는 리습 예제 입니다

현 도면내에 원하는 라인타입이 존재하는지 먼저 검색후 존재하면 "이미 존재함"을 표현후 종료하고 존재하지 않으면 해당 라인타입을 로드하는 command 문을 작성 합니다

(defun loadcenter()

(if (tblsearch "LTYPE" "center") (prompt "  Loaded Linetype Center  ")  (command "-linetype" "L" "center" "" "") )

) ; end defun

각종 규격표의 호칭별 규격치수를 나열하고 사용자가 선택한 호칭의 규격을 활용 적용하는 예제 입니다

(setq scm(getdist)) ; 호칭규격을 사용자가 선택 입력토록 합니다

(cond
((= scm 3)  (setq size '( 3.0 0.5 1.5 0.3 1.5 0.6))) ; size 에 해당 호칭의 규격치수들을 나열
((= scm 4)  (setq size '( 4.0 0.7 2.0 0.3 2.0 0.8)))
((= scm 5)  (setq size '( 5.0 0.8 2.5 0.5 2.5 0.9)))

(t (exit)) ; 사용자 입력값이 규격범위를 벗어나면  exit 종료

) ;cond   사용자가 입력한 호칭에 따라 size 의 data 가 달라집니다
(setq d1 (nth 0 size) ph (nth 1 size) b (nth 2 size) e (nth 3 size) m (nth 4 size) k (nth 5 size)

; data 값들을 활용할 변수로 저장합니다

사용자 임의 변수들 scm size d1 ph b e m k

while 은 제시한 조건에 부합하는 동안 계속 실행하며 조건에 맞지 않으면 종료합니다

예제는 특정객체이후의 생성된 객체 모두를 ss 로 저장하는 목적의 리습문 입니다

더이상 추가된 객체가 없어 변수 enext 값이 nil 이되면 while 문을 종료합니다

(while enext (setq ss (ssadd enext ss) enext (entnext enext)) )

(command "-insert" blkname "none" pt) ; 블록 삽입 명령 진행 사용자 점지정까지

(while (= (getvar "cmdactive") 1)  ; 사용자가 점을 지정하는한 계속 실행

(command 1 1 pause "-insert" blkname pause) ; 점지정 이후의 scale 입력 및 블록 삽입 절차 진행

)

예제는 한점을 중심으로 직경값 입력을 멈출때까지 계속하여 동심원을 그리는 기능

(setq p1(getpoint "\n 중심점 클릭  "))

(while (/= cd nil)

 (setq cd(getdist "직경 입력 "))
 (if (null cd)(setq cd cd1) (setq cd1 cd))

 (setq r(/ cd 2))

(setvar "osmode" 0)

(command "circle" p1 r )

(setvar "osmode" osm)

 ) ; end while

(>  aaa bbb) ; 조건 bbb 보다 aaa 가 큰 경우

(<  aa bb) ; bb 보다 aa 가 작은 경우

(= ccc ddd) ; 조건 ccc 와 ddd 가 같은 경우

(<= eee fff) ; 조건 fff 가 eee 와 같거나 큰경우

(>= ee ff) ; ee 가 ff 보다 크거나 같은 경우

(= ggg nil) ; 조건 ggg 값이 nil (오류) 인 경우

(= hhh "") ; 사용자 입력 hhh 문자값이 그냥엔터로 값이 없는 경우

(/= cd nil) ; nil아니면 참 응답

menucmd 는 캐드메뉴를 호출하여 열어줍니다

예제는 CadBOX 의 이미지메뉴를 엽니다

리습 이전에 캐드 메뉴 작성 및 로드되어 있어야합니다

예제들은 CadBOX 용 메뉴가 로드되어 있는 경우 입니다

메뉴 작성문 내에는 각 메뉴의 고유 이름이 존재하여야 합니다

My Block 이미지 메뉴 호출

(menucmd "i=CadBOX_MyMenu.MyBlock")(menucmd "i=*")

My Lisp 이미지 메뉴 호출

(menucmd "i=CadBOX_MyMenu.MyLisp")(menucmd "i=*")

entget 는 객체정보를 응답하게 하여 필요한 정보를 추출합니다

(setq blocksel (entsel)  ; 객체선택

   ename (car blocksel)  ; 객체이름 저장

   dtblock (entget ename)  ; 객체이름의 객체 상세정보 저장

   blkname (cdr (assoc 2 dtblock)) ; 저장된 정보중에 필요 정보 확보

)

entget 으로 얻어진 상세정보는 필연적으로 assoc 로 상세정보를 추출합니다

assoc 로 상세정보를 추출하는 내용 참조바랍니다
