AutoLISP

OSNAP 은 지정점에서의 자동스냅으로 점을 정의합니다

(setq pt2 (osnap pt1 "midp,endp,center")) ; 캐드작업처럼 pt1 클릭시 osnap 중간점 끝점 중심점 기준으로 점을 잡습니다

이런류의 작동은 화면크기 및 pickbox 크기의 영향을 받으므로 미리 적당한 화면조정과 pickbox 크기등의 설정을 조절해 주는 문장을 넣어야 합니다

POLAR 는 한점을 기준으로 각도와 거리를 가진 새로운 점을 생성합니다

문장 형식은 (polar 기준점 각도 길이) 이며 각도는 라디안값 입니다

(setq pr1 (polar pl1 0 len))   ;; pl1 에서 0도로 len 거리의 점을 pr1 으로 저장

(setq po3(polar po2 pi (- xx tt))) ; pi 는 3.14159 값을 가진 고유변수입니다 따라서 각도는 라디안 3.14159 입니다  거리값은 xx 에서 tt를 뺀 값으로 합니다

pi 는 사용자 임의 변수로는 거부되며 오류처리됩니다

0도는 + x 수평방향

pi/2 = 90도 = + y 수직방향

pi = 180도 = -x 수평방향

pi x 1.5 = 270도 = -y 수직방향

(setq a90(/ pi 2)) ; pi 는 180도 이므로 pi의 절반값은 90 도입니다

(setq po5(polar pt a90 yy)) ; pt 에서 90도 yy 거리의 점을 po5 로 저장합니다

(setq p1 (polar p0 (* pi 1.25) dia2)) ; pi 에 1.25 곱한 값을 각도로 합니다 이 각도는 225 도에 해당합니다

null 은 값이 없음을 응답합니다

사용자가 입력요구에 입력없이 그냥엔터하면 그 값은 null 이 됩니다

그냥엔터시 기존값을 적용하는데에 자주 이용합니다

 종전 입력값 표기 적용 예제

  (if (null ts)(setq ts ts1))(setq ts1 ts) ; ts 의 값이 없으면 ts1 값을 ts 로 저장  있으면 ts1은 ts 값으로 저장
 (if (null mori1)(setq mori1 "A"))
 (setq mori (getstring (strcat "\n  Head letter or Enter =<" mori1 ">: ")))
 (if (= "" mori)(setq mori mori1))(setq mori1 mori)
 (if (null txt1)(setq txt1 1))
 (setq txt (getint (strcat "\n  Start NO or Enter =<" (itoa txt1) ">: ")))
 (if (null txt)(setq txt txt1)) (setq txt1 txt)

itoa 는 정의된 정수를 문자로 변환합니다

예제의 abc 는 사용자 임의 변수명이며 예제 이전에 정의 되어 있어야 합니다

(itoa abc) ; 정수상태인 abc 를 문자로 변환한 값을 응답합니다

(if (null aryno1)(setq aryno1 4))

; aryno1 값이 존재하지 않으면 정수 4 로 합니다

(setq aryno (getint (strcat "\n 원 등분수 입력 <" (itoa aryno1) "> ")))

; aryno 정수값 입력을 요구하되 명령행에 " 원 등분수 입력 <4> " 를 출력합니다

;  사용자가 희망하는 값이 4 이면 그냥 엔터 하도록 의도합니다

 (if (null aryno)(setq aryno aryno1) (setq aryno1 aryno))

; 사용자가 4 를 희망하여 그냥 엔터하면 aryno 를 정수 4로 하고 기억시킵니다

; 이 4 의 값은 사용자가 다른값으로 실행한 이력이 있으면 그 값으로 표현 적용 됩니다

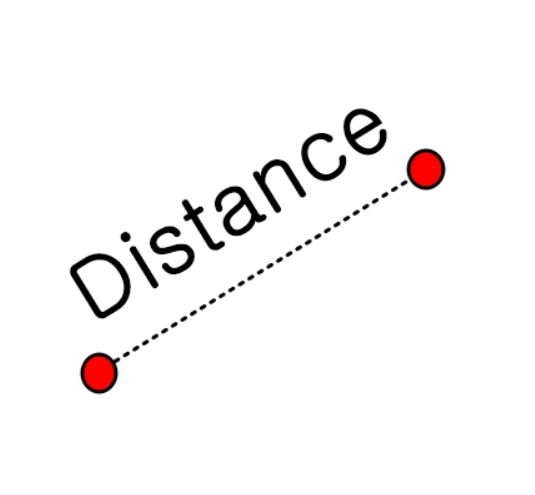

distance 는 두점간의 3D 거리를 응답하여 줍니다

예제문 사용자 임의 변수명  dist1  점 pt1 점  pt2

점  pt1 pt2 는 이 문장 이전에 미리 정의 되어 있어야합니다

(setq dist1 (distance pt1 pt2))  ; 점 pt1 에서   점 pt2 까지의 3D 거리값을 dist1 으로 합니다

CADBOX  AUTOBOX 는 오토캐드에 강력한 기능들을 추가합니다

기능과 목적에 따른 리습 문장 예제 입니다

참고하여 자신에게 맞게 리습을 작성바랍니다

링크는 상세 설명 페이지 입니다

float 는 정수를 실수로 변환하여 줍니다

작성 예제

(setq dre (fix dre) dre (float dre))

실수인 dre 를 정수인 dre로 변환후 다시 정수인 dre 를 실수로 변환합니다

처음 실수 에서 소수점 이하를 제거한 실수로 변환하는 기능 입니다

이 dre 가 나중에 다른 실수와 연산이 되도록 미리 실수로 변환하는 경우 입니다

예제의 dre 는 리습작성자 임의의 변수 이름 입니다

FIX 는 실수를 정수로 변환하여 줍니다

작성 예제

(setq dre (fix dre) dre (float dre))

실수인 dre 를 정수인 dre로 변환후 다시 정수인 dre 를 실수로 변환합니다

처음 실수 에서 소수점 이하를 제거한 실수로 변환하는 기능 입니다

이 dre 가 나중에 다른 실수와 연산이 되도록 미리 실수로 변환하는 경우 입니다

예제의 dre 는 리습작성자 임의의 변수 이름 입니다

dre 는 사용자 임의 변수명입니다

CADBOX  AUTOBOX 는 오토캐드에 강력한 기능들을 추가합니다

ALERT 함수는 은 알람(경고)창을 띄워 줍니다

그 알람창을 활용하여 리습의 결과를 알려주는 기능하기도 사용합니다

이 예제문은 아래 사진처럼 캐드 화면에 보여줍니다

 (setq mesg

(strcat " Pulley1= Ø" (rtos dl 2 2) "   Pulley2= Ø" (rtos ds 2 2) "   Distance of Center= " (rtos cen 2 2) "  Belt length= " (rtos Len 2 2) "  " )

)
 (alert mesg)

setq 는 변수 선언 함수 입니다

mesg 는 리습작성자가 임의로 지은 변수 이름입니다

(setq mesg (값 )) ;; 괄호내의 값을 mesg로 한다. 이후 mesg의 결과는 괄호값이 됩니다

strcat 는 나열되는 text 단어들을 하나의 문장으로 만들어 줍니다

rtos 는 실수인 변수 dl 을 2=십진법  2=소숫점두자리 tetx 문자로 변환한 값을 줍니다

alret 는 숫자값이 아닌 문자값을 창으로 표현하므로 그 대상을 " "  로 문자화 해야 합니다
